裝置簡介
ZRP800-G系列微機綜合保護測控裝置適用于110kV以下各電壓等級的間隔單元的保護測控，具備完善的保護、測量、控制、備用電源自投及通信監視功能，為變電站、發電廠、高低壓配電及廠用電系統的保護與控制提供了完整的解決方案，可有力地保障高低壓電網及廠用電系統的安全穩定運行。可以和其他保護、自動化設備一起，通過通信接口組成自動化系統。全部裝置均可組屏集中安裝，也可就地安裝于高低壓開關柜。

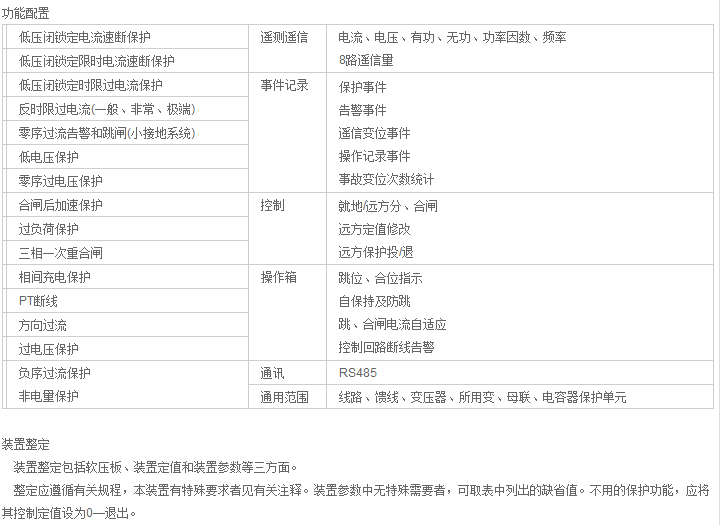

具體功能型號劃分
ZRP-810G  綜合保護測控裝置　　　　    　ZRP-844G  變壓器差動保護裝置
ZRP-820G  電容器保護測控裝置　　　　　　ZRP-850G  電動機差動保護裝置
ZRP-831G  備用電源自投裝置              ZRP-851G  電動機保護測控裝置
ZRP-840G  母線電壓保護測控裝置          ZRP-860G  PT監測裝置
ZRP-842G  變壓器后備保護裝置            ZRP-862G  PT并列裝置

開入、開出及操作回路
1、外部開入回路：設置有8路外部開入回路，均采用DC220V直接開入方式，裝置軟件采取了防抖措施，避免了誤發信。
2、邏輯繼電器：邏輯繼電器由CPU插件直接驅動，這類繼電器包括：跳閘繼電器、合閘繼電器。
3、操作回路：DC220V或AC220V為操作電源，它由各種操作回路跳閘繼電器組成。其中包括了跳閘位置繼電器TWJ、合閘位置繼電器HWJ、手動跳閘繼電器STJ、跳閘保持繼電器TBJ、合閘保持繼電器HBJ等。跳閘、合閘保持電流的調整采用自適應方式，范圍0.5A—4A，采用此種電路避免了跳合閘參數變化后需更換相應繼電器的麻煩。

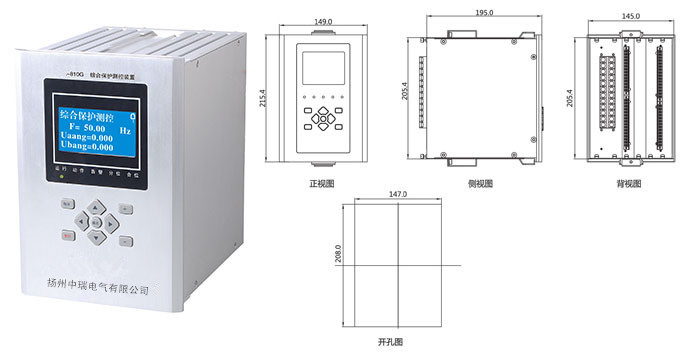

裝置尺寸
外形尺寸：149mm（寬）*215.4mm（高）*195mm（深）
開孔尺寸：147mm（寬）*208mm（高）
